油圧式スキッド型地盤改良機/IFシリーズ

概 要

IFシリーズは、あらゆる地盤改良工法に対応可能なスキッドタイプの地盤改良機シリーズです。

オートストローク機構により、作業効率がさらにアップ。
圧倒的な最大給圧力により抜群の掘削能力です。

IFシリーズの特徴

  • 油圧シリンダ式フィード機構により抜群の削孔、引抜き能力を発揮
  • 高速・低速の切り替え及び流量調整バルブにより幅広い回転数調整が可能
  • サブチャックの使用により簡単に掴むロッド径が替えられます(IF-40,50)
  • フリー降下により精密削孔が実現
  • エンコーダステップと近接ステップの2種類のステップ機構を標準装備

IFシリーズ製品紹介

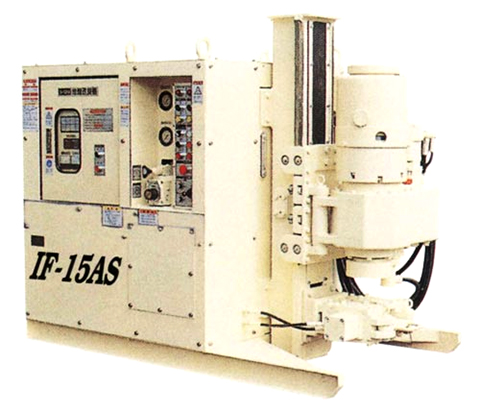

IF-15AS

ロッドを自動的に掴み替えるオートストローク機構を装備した、小型地盤改良機

IF-15AS
機械寸法 1,700mm×1,000mm×1,470mm
スピンドル内径 77mm
スピンドル回転数 高速:0~50min-1、低速:0~25min-1
最大給圧力 上昇:24,500N、下降:16,660N
標準装備 オートストローク、自動ステップ、 フリー降下

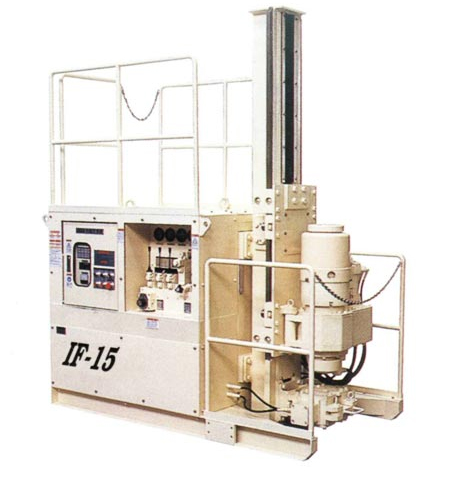

IF-15

フィードストローク1mの小型地盤改良機

IF-15
機械寸法 1,950mm×1,100mm×2,490mm
スピンドル内径 77mm
スピンドル回転数 高速:0~50min-1、低速:0~25min-1
最大給圧力 上昇:31,360N、下降:21,560N
標準装備 自動ステップ、フリー降下

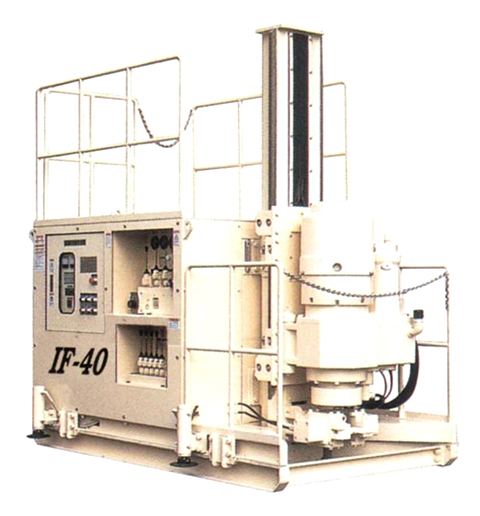

IF-40

幅広い地盤改良工法に対応可能なスタンダードタイプの地盤改良機

IF-40
機械寸法 2,350mm×1,690mm×2,500mm
スピンドル内径 145mm
スピンドル回転数 高速:0~60min-1、低速:0~30min-1
最大給圧力 上昇:64,000N、下降:44,000N
標準装備 自動ステップ、フリー降下、アウトリガ、サブチャックφ90
IF-50

大口径地盤改良工法に対応可能なクラス最大の地盤改良機

機械寸法 2,700mm×1,830mm×2,500mm
スピンドル内径 220mm
スピンドル回転数 高速:0~40min-1、低速:0~20min-1
最大給圧力 上昇:100,000N、下降:70,000N
標準装備 自動ステップ、フリー降下、アウトリガ、サブチャックφ90
サブチャックφ140、リモコンボックス

IFシリーズ標準仕様

※特殊仕様での製作も可能です。
※本仕様は改良の為、予告なく変更することがあります。

製品型式 IF-15 IF-40 IF-50
スピンドル内径 77mm 145mm 220mm
スピンドル回転数 高速:0~50min-1
低速:0~25min-1
高速:0~60min-1
低速:0~30min-1
高速:0~40min-1
低速:0~20min-1
スピンドルトルク 高速:1,225N・m
低速:2,450N・m
高速:3,380N・m
低速:6,760N・m
高速:5,880N・m
低速:11,760N・m
フィードストローク 1,000m 1,000m 1,000m
フィードスピード 上昇:0~4.0m/min
下降:0~5.0m/min
上昇:0~4.0m/min
下降:0~5.8m/min
上昇:0~3.0m/min
下降:0~4.3m/min
スライドストローク 300mm 300mm
最大給圧力 上昇:31,360N
下降:21,560N
上昇:64,000N
下降:44,000N
上昇:100,000N
下降:70,000N
モーター出力 スイベルヘッド:7.5kw-4P
フィード:2.2kw-4P
30kw-4P スイベルヘッド:30kw-4P
フィード:5.5kw-4P
機械寸法 L 1,950mm 2,350mm 2,700mm
W 1,100mm 1,690mm 1,830mm
H 2,490mm 2,500mm 2,500mm
総重量 1,650kg 2,950kg 3,600kg
標準装備 自動ステップ
スピンドルフリー降下
自動ステップ
スピンドルフリー降下
アウトリガ
サブチャック(φ90)
自動ステップ
スピンドルフリー降下
アウトリガ
サブチャック(φ140)
サブチャック(φ90)
リモコンボックス
製品型式 IF-15AS IF-40AS
スピンドル内径 77mm 145mm
スピンドル回転数 高速:0~50min-1
低速:0~25min-1
高速:0~60min-1
低速:0~30min-1
スピンドルトルク 高速:1,225N・m
低速:2,450N・m
高速:3,380N・m
低速:6,760N・m
フィードストローク 500m 1,000m
フィードスピード 上昇:0~3.0m/min
下降:0~4.0m/min
上昇:0~4.0m/min
下降:0~5.8m/min
スライドストローク 300mm
最大給圧力 上昇:24,500N
下降:16,660N
上昇:64,000N
下降:44,000N
モーター出力 スイベルヘッド:7.5kw-4P
フィード:2.2kw-4P
30kw-4P
機械寸法 L 1700mm 2,350mm
W 1,000mm 1,690mm
H 1,470mm 2,500mm
総重量 1,300kg 2,950kg
標準装備 オートストローク
自動ステップ
スピンドルフリー降下
オートストローク
自動ステップ
スピンドルフリー降下
アウトリガ
サブチャック(φ90)
